Quais são os conceitos e parâmetros básicos dos filtros ópticos?

1. De acordo com o filtro de distinção de banda espectral:



Pelo comprimento do espectro (ou seja, a região em que o espectro está localizado), os filtros são divididos em filtros ultravioleta, visível, infravermelho próximo, infravermelho e infravermelho distante.



A faixa de comprimento de onda espectral é a seguinte:



Filtros UV 180~400nm

Filtros visíveis 400~700nm

Filtros infravermelhos próximos 700 ~ 3000 nm

Filtros infravermelhos 3000nm ~ 10um acima





2. Distinguir filtros por características espectrais:



Filtros passa-banda, filtros de corte, filtros espectrais, filtros de densidade neutra, filtros de reflexão e filtros negativos.



Quais são os conceitos e parâmetros básicos dos filtros ópticos?

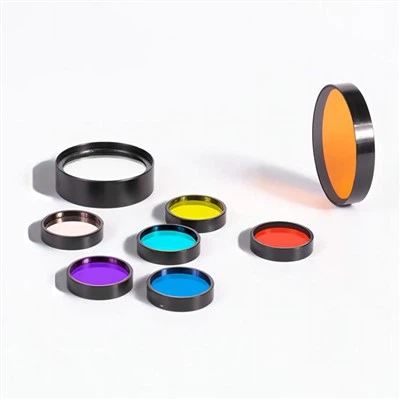

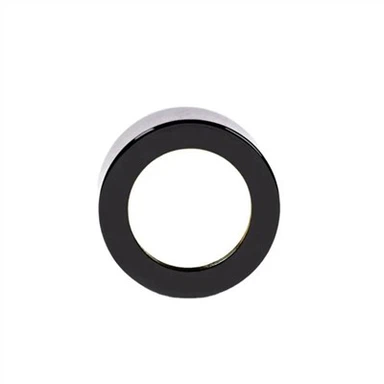

Tipo de passagem de banda: A luz da banda de comprimento de onda selecionada passa e a luz fora da banda passante é cortada. Seu índice óptico é principalmente comprimento de onda central (CWL) e meia largura de banda (FWHM). É dividido em banda estreita e banda larga — por exemplo, filtro 808 de banda estreita, NBF-808.



Tipo de passagem de comprimento de onda curto (também chamado de passagem de comprimento de onda baixo):a luz mais curta que o comprimento de onda selecionado passa e a luz mais longa que o comprimento de onda de corte — por exemplo, filtro de corte infravermelho, IBG-650.



Tipo de passagem de comprimento de onda longo (também chamado de passagem de comprimento de onda alto): maior que o comprimento de onda selecionado de passagem de luz, menor que o comprimento de onda do corte de luz. Por exemplo, o filtro de transmissão infravermelho, IPG-800.





3. Distinguir os filtros de acordo com o material do filme:



Filtros de película macia, filtros de película dura;



Os filtros de filme macio são usados ​​principalmente em analisadores bioquímicos; filtros de filme rígido referem-se à dureza do filme e, mais importante, ao seu limite de dano ao laser, por isso são amplamente utilizados em sistemas a laser.





4. Termos relacionados ao filtro:



Comprimento de onda central (CWL):O comprimento de onda usado na aplicação real do filtro, como o valor de pico principal da fonte de luz é a lâmpada LED de 850 nm, a demanda para o comprimento de onda central é de 850 nm.



Transmitância (T):Supondo que o valor inicial da luz seja 100 por cento, depois de passar pelo filtro, há uma perda na avaliação de apenas 85 por cento, então a transmitância óptica do filtro é de apenas 85 por cento, simplificando, é a perda de quanto , todos esperamos fazer tudo quanto menor, melhor.



Transmitância de pico (Tp) > 85 por cento:O valor mais alto que o filtro pode transmitir após a perda é superior a 85%.



FWHM:Simplificando, é o comprimento de onda correspondente a 1/2 da transmitância mais alta, e o valor dos comprimentos de onda esquerdo e direito é subtraído, por exemplo, o valor de pico é 90 por cento, 1/2 é 45 por cento e o valor esquerdo e direito os comprimentos de onda correspondentes a 45 por cento são 800 nm e 850 nm, e a meia largura de banda é 50 nm.



Bloqueado:A transmitância correspondente à área bloqueada. Como a taxa de transmissão atinge 0 por cento, saber que o sol pode transformar as árvores subterrâneas em carvão é um desafio. Contar apenas com essa película fina para cobrir tudo é muito difícil, e só podemos escolhê-la pela proporção de quanto menor, melhor; isto é, não queremos que a taxa de transmitância espectral seja a menor possível.



Faixa de corte:A menor região aceitável de comprimentos de onda indesejados.



Revestimento duro:Revestimento de materiais óxidos (por exemplo, Ta2O5, SiO2, etc.).



Revestimento macio:Além de materiais óxidos, como flúor (MgF2), sulfeto, ouro, prata, alumínio comumente usados, etc.



Filme de aprimoramento de transmissão (AR):O filme de reflexão reduzida aumenta a penetração da luz para que o uso mais eficaz da energia luminosa.



BBAR:Filme traseiro de aprimoramento de transmitância de banda larga.



Altamente reflexivo (HR):a luz através de um comprimento de onda específico é retornada ou refletida mais, como no uso usual de espelhos.



Alta transmitância (HT):A luz através de um comprimento de onda específico sofre menos perdas, como o uso usual da janela de vidro, que pertence à alta transmitância da luz visível.
