Prisma de ângulo reto de prisma de 90 graus para periscópios e visores

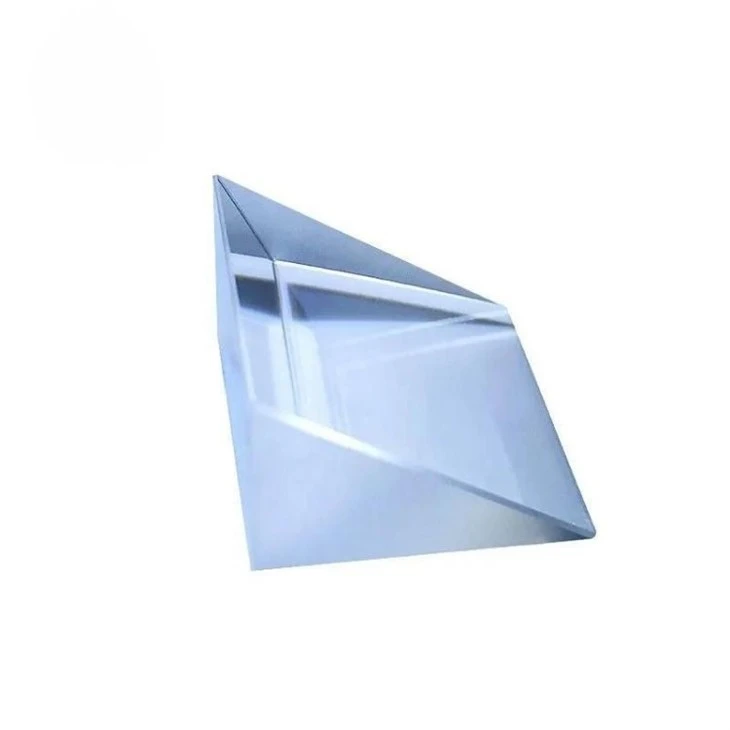

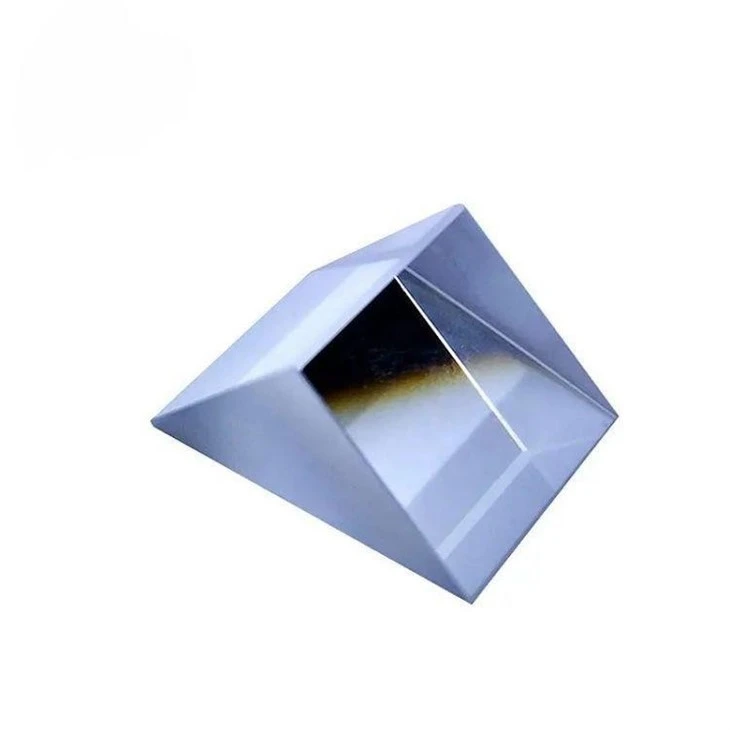

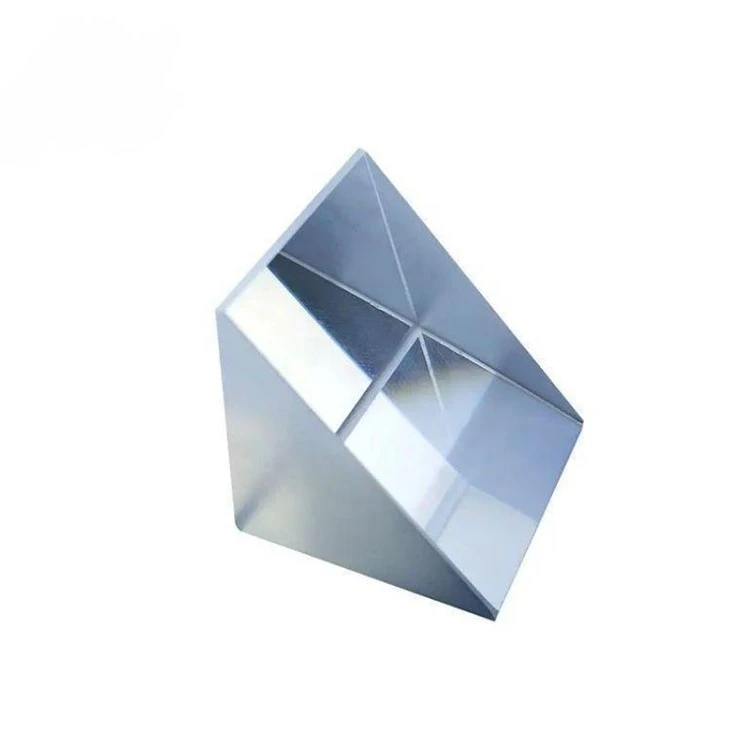

Um prisma de 90 graus, também conhecido como prisma de ângulo reto, é um prisma óptico triangular com dois ângulos internos de 90-graus. É um componente óptico versátil para manipular feixes de luz e imagens visuais. Sua capacidade de refletir internamente a luz em um ângulo de 90 graus e inverter as imagens o torna um componente valioso em muitos instrumentos e sistemas ópticos.



Nosso prisma premium de 90-grau, um pináculo de precisão ótica e desempenho, usinado a partir de um bloco sólido de vidro com o mais alto índice de refração, é inspecionado individualmente para garantir qualidade impecável e a máxima precisão dimensional com uma tolerância de 1 segundo de arco. É uma obra-prima da engenharia que reflete e redireciona a luz em um ângulo reto perfeito com quase 100% de eficiência. Cada prisma é polido manualmente com cuidado inigualável usando técnicas de ponta para obter faces paralelas e transparentes. Isso resulta em clareza superior à medida que a luz se propaga com perda ou distorção mínima. Por favor, envie-nos um inquérito se você quiser obter informações mais detalhadas.



Características

- Alta precisão angular

- Artesanato sofisticado

- Alta qualidade de superfície

- Alta estabilidade

- Material de prisma de alta qualidade



Parâmetros

Nome do Produto	90-prisma de grau/prisma de ângulo reto
Material	H-K9L ou personalizado
Qualidade da superfície	40/20 cavar arranhões
Tamanho	100mm ou personalizado
Tolerância de dimensão	mais /{{0}}.05 a 0,1mm
Tolerância de planicidade	1/4 λ ou personalizado
Revestimento	AR ou personalizado
Abertura clara	>90 por cento

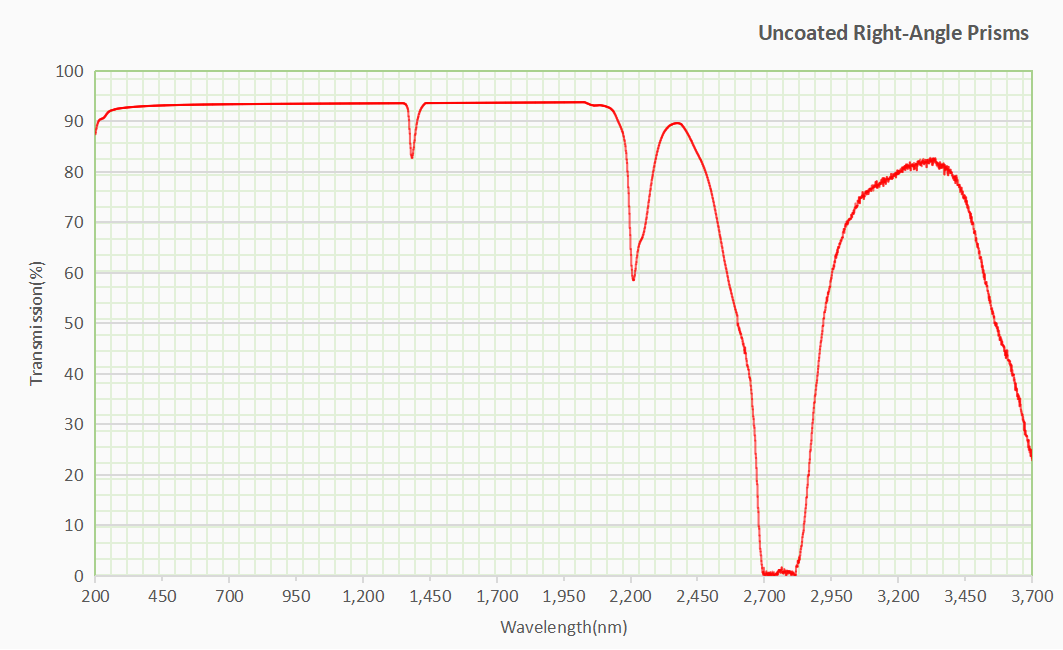

Curva de transmissão do espectro



Formulários

Os prismas de 90-graus têm aplicações essenciais em ótica reflexiva, manipulação de feixe, rotação de imagem, padrões de calibração e outras áreas que utilizam precisos 90-graus e reflexão interna total. Eles fornecem uma solução econômica para virar com precisão a direção de um caminho de luz em um ângulo de 90-graus.

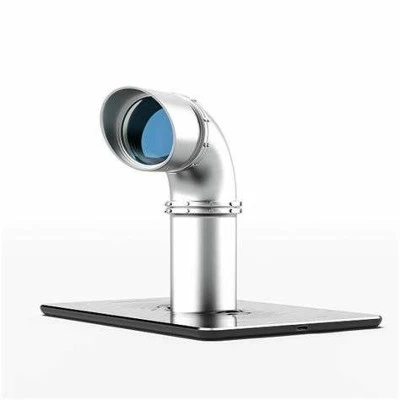

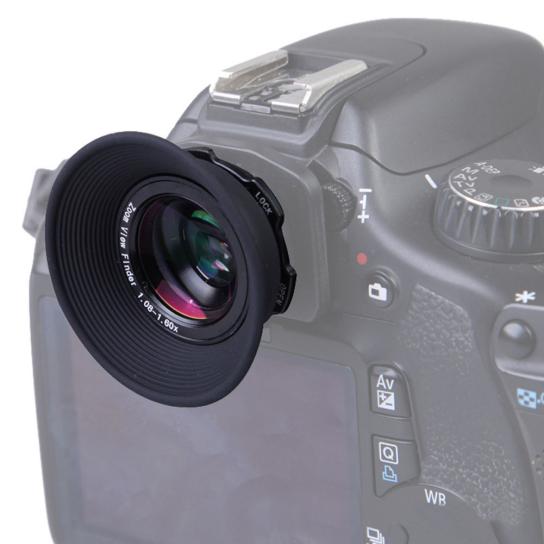

- Periscópios e visores

- Conjuntos de prismas reflexivos

- Feixe de direção

- Refletores de canto

- Rotação óptica

- Armadilhas de luz

- Divisores de feixe

- Calibração óptica



O que é um prisma óptico?

Um prisma óptico é um elemento óptico transparente com superfícies planas e polidas que refratam ou refletem a luz. Prismas são usados ​​para desviar, deslocar, inverter, dividir ou atenuar feixes de luz. Eles utilizam as propriedades de refração do vidro ou outro material de substrato para controlar o caminho da luz com precisão.



Os principais tipos de prismas ópticos incluem:

• Prismas de refração: desviam ou deslocam o caminho da luz usando refração em várias superfícies. Exemplos são prismas de cunha, penta prismas, prismas de 90 graus/prismas de ângulo reto e prismas de pomba.

• Prismas refletivos: Use a reflexão interna total para refletir o caminho da luz. Exemplos são prismas de ângulo reto e prismas refletores de canto.

• Prismas de telhado: Inverte e desvia o caminho da luz usando uma combinação de refração e reflexão. Usado em periscópios e instrumentos ópticos.

• Prismas de divisão de feixe: Use superfícies parcialmente refletoras para dividir um único feixe de luz em dois feixes separados. Usado para aplicações como interferometria.

• Prismas de dispersão: Separe a luz branca no espectro de cores usando a dependência do comprimento de onda da refração. Usado em monocromadores e espectrógrafos.



As principais propriedades de um prisma óptico incluem:

• Ângulo do vértice: O ângulo interno entre as duas superfícies refratárias ou refletoras. Determina o quanto o prisma desvia a luz.

• Índice de refração: A relação entre a velocidade da luz no vácuo e a velocidade da luz no material do prisma. Afeta a quantidade de desvio.

• Dispersão: A variação do índice de refração com o comprimento de onda. Faz com que a luz branca se disperse no espectro de cores.

• Qualidade da superfície: Lisura das superfícies polidas. Afeta a perda, a dispersão e a distorção da frente de onda.

• Paralelismo: Quão paralelas são as superfícies refratoras ou refletoras. Importante para qualidade de imagem e colimação.

• Transmitância: A quantidade total de luz transmitida através do prisma. A perda depende da qualidade da superfície, revestimentos e reflexões.

• Outros fatores: Tamanho, forma, revestimentos, durabilidade, precisão, montagem, etc. Dependem da aplicação pretendida.



Os prismas são essenciais em vários instrumentos e aplicações ópticas, incluindo espectroscopia, microscopia, levantamento topográfico, geração de imagens, processamento a laser, metrologia e astronomia. Sua capacidade de controlar com precisão o caminho e as propriedades dos feixes de luz sem perturbar significativamente a qualidade da frente de onda dá a eles um propósito único em óptica.
